德国CAB激光打标机 FL+

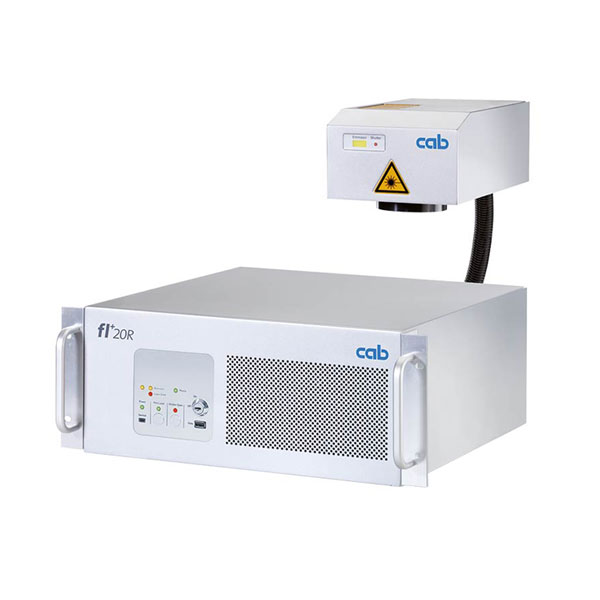

CAB FL+打标机 搭配不同型号的平场聚焦透镜，激光打标机 FL+ 可涵盖的打标区域为 69 x 69 mm 至 290 x 290 mm。激光打标机 FL+ 可对塑料、金属以及上漆的表面进行打标作业。激光打标机 FL+ 由两个元件组成：激光光束源控制装置及振镜头。振镜头透过光纤与激光光束源连结，可安装于任何一处位置。
cab 激光打标机的特色为
创新技术
可聚焦于极小区域
打标作业迅速
应用范围广泛
耐用
激光光束源控制装置安装于 19 吋的机壳内部

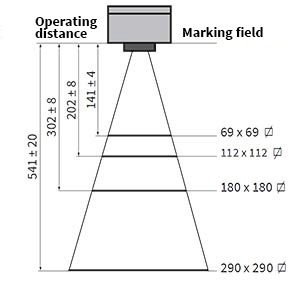

平场聚焦透镜 ( F-Theta )
透镜可以配合不同大小的打标区域做调整。打标区域越小，分辨率则越高
| 平场聚焦透镜 | 100.1 | 160.1 | 254.1 | 420.1 |
|---|---|---|---|---|
| 工作距离 FL+ mm | 141±4 | 202 ± 8 | 302 ± 8 | 541 ± 20 |
| 打标区域 mm | 69 x 69 | 112 x 112 | 180 x 180 | 290 x 290 |
| 光点直径 μm | ~25 | ~35 | ~50 | ~85 |
| ≙ 分辨率 dpi | 1,000 | 725 | 500 |
CAB FL+激光打标机参数
| 1.1 | 1.2 | 1.3 | 1.4 | |
| 激光打标机 | FL+10 | FL+20 | FL+30 | FL+50 |
|---|---|---|---|---|
| 激光光束源 | 脉冲掺镱光纤激光( 气冷式 ) | |||
| 连续激光输出功率 W | 10 | 20 | 30 | 50 |
| 脉冲能量mJ | 0.5 | 1 | 1 | 1 |
| 激光波长nm | 1,064 | |||
| 激光光束品质M 2 | < 1.8 | |||
| 脉冲宽度ns | 90-120 | 80-120 | ||
| 脉冲重复率kHz | 20 - 80 | 2 - 200 | 2 - 200 | 2 - 200 |
| 传输线 m | 4.5 | 2.5 | 2.5 | 2.5 |
| 振镜头 | ||||
| 安装方向 | 水平/ 垂直 | |||
| 打标速度mm/s | ~5,000 | |||
| 定位校正激光 | ||||
| 激光波长nm | 650 | |||
| 连续激光输出功率mW | < 1 | |||
| 电子零件 | ||||
| 32 位元处理器时脉MHz | 600 | |||
| 主记忆体RAM MB | 256 | |||
| 内建快闪记忆体Flash MB | 512 | |||
| 延伸配件Flash | U 盘 | |||
| 尺寸及重量 | Rack 4 RU 19“ | ||
| 控制装置宽x 高x 深mm | 420 x 178 x 420 | ||
| 控制装置重量kg | 16 | ||
| 振镜头宽x 高x 深mm | 170 x 110 x 330 | ||
| 振镜头重量kg | 7 | ||
| 操作面板 | |||
| 键形开关 | 激光光束源开/关 | ||
| 按键定位校正激光 | 开/关 | ||
| 按键打开遮罩 | 开/关 | ||
| 显示发射 | 激光光束源启动 | ||
| 显示激光错误 | 激光光束源故障 | ||
| 显示就绪 | 激光光束源就绪 | ||
| 显示电源 | 电源供应开启 | ||
| 显示定位校正激光 | 开启 | ||
| 显示打开遮罩 | 安全锁打开 | ||
| 连接器服务 | USB Mini | ||
| 连接器资料记忆体 | USB | ||
| 操作环境 | FL+10 | FL+20 | FL+30 | FL+50 |
| 电源供应 | 100-240 VAC ~ 50/60 Hz | |||
| 电源开关 | 开/关 | |||
| 耗电量待机 W | 65 | |||
| 耗电值W | <150 | <175 | <200 | <250 |
| 温度/湿度操作过程 | 5-40°C / 10-85% 非凝结状态 | |||
| 温度/湿度封存状态 | 0-60°C / 20-80% 非凝结状态 | |||
| 温度/湿度运送途中 | –25-60°C / 20-80% 非凝结状态 | |||
| 认证 | CE, FCC class A, ICE S3 | |||
| 性能等级 | d | |||
| 激光安全等级EN60825-1 | ||||
| 激等级激光光束源 | 等级 4 | |||
| 等级定位校正激光 | 等级 2 | |||
